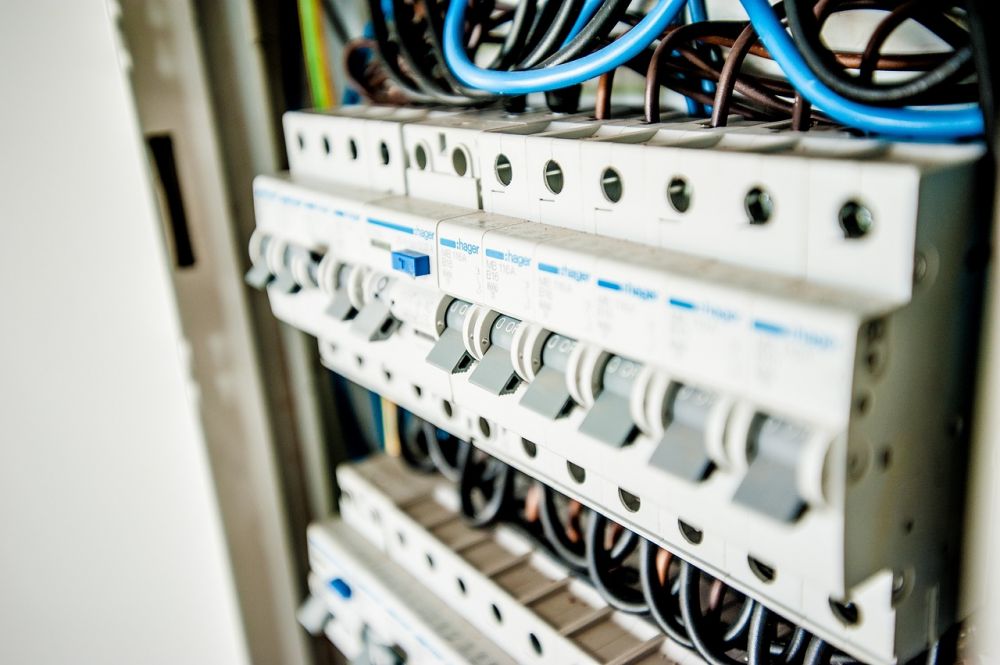

Effektbrytare hjärtat i en säker eldistribution

En Effektbrytare är en central komponent i alla moderna elinstallationer där både säkerhet och driftsäkerhet står i fokus. Den skyddar människor, utrustning och byggnader mot konsekvenserna av överlast, kortslutning och andra fel i elanläggningen. När strömmarna blir för höga eller något går fel i nätet bryter effektbrytaren strömmen snabbt och kontrollerat, innan skadan hinner uppstå.

I takt med att elanläggningar blir mer komplexa, med allt från industriella motorer till solcellsanläggningar och reservkraft, har kraven på effektbrytare ökat. Dagens lösningar ska klara högre märkströmmar, varierande spänningar och avancerad övervakning samtidigt som de ska vara enkla att installera, använda och underhålla.

Vad är en effektbrytare och när behövs den?

En effektbrytare (på engelska ofta kallad MCCB, moulded case circuit breaker) är en brytare som kombinerar manuell frånkoppling med automatiskt skydd. Den är konstruerad för att hantera höga strömmar och bryta kraftiga felströmmar utan att skadas, vilket skiljer den från enklare dvärgbrytare som används i bostäder.

I praktiken används effektbrytare i exempelvis:

– industriella fördelningscentraler
– större fastigheter och kommersiella byggnader
– motorstarter och motorskydd
– generator- och reservkraftsanläggningar
– solcells- och batterisystem med både AC och DC

En tydlig styrka med moderna effektbrytare är kombinationen av mekanisk robusthet och intelligent skyddsfunktion. De kan anpassas efter anläggningens behov genom olika typer av reläskydd:

– termisk-magnetisk utlösning för standardapplikationer
– elektronisk utlösning för mer exakt och justerbar skyddsfunktion
– elektronisk utlösning med energimätning för den som vill följa upp belastning och energiförbrukning i detalj

Den termiska funktionen skyddar mot överlast under längre tid, medan den magnetiska delen reagerar mycket snabbt på kortslutningar. Elektroniska reläer ger dessutom möjlighet att justera trösklar och tidsfördröjningar, så att skyddet kan anpassas till allt från tunga motorstarter till känslig elektronik.

En annan viktig aspekt är spänningsområdet. I många anläggningar behövs både AC- och DC-skydd. Därför finns lösningar som klarar upp till omkring 1100 V AC och specialiserade DC-brytare upp till cirka 800900 V DC. Det är särskilt relevant i anläggningar med solceller, laddinfrastruktur eller batterilagring, där höga DC-spänningar blivit standard.

Viktiga egenskaper för säkra och driftssäkra effektbrytare

När en konstruktör eller installatör väljer effektbrytare väger flera tekniska och praktiska faktorer tungt. Några av de mest avgörande egenskaperna är:

1. Direktverkande mekanism och tydlig indikering
En direktverkande mekanism säkerställer att brytaren inte kan visa frånläge om inte alla poler verkligen är öppna. Det ökar personsäkerheten och uppfyller kraven i maskindirektivet, där just ”positiv” eller direkt frånskiljning rekommenderas.

Tydlig färgindikering av läget till, från eller utlöst bidrar till en tryggare driftmiljö. När en brytare löst ut på fel visas endast ett särskilt färgfält, vilket minskar risken för missförstånd vid felsökning.

2. Prestanda vid höga temperaturer och minskad risk för varmgång
Många fel i elfördelningar kan spåras till varmgång. Anläggningar byggs ofta kompakt, med hög belastning och begränsad kylning. Effektbrytare som är klassade för att bära sin märkström vid exempelvis 50 C bidrar till längre livslängd och lägre risk för fel.

Bra temperaturprestanda ger även större frihet i konstruktionen av ställverk och centraler. Installatören behöver inte överdimensionera lika mycket för att kompensera för värme, vilket kan spara både utrymme och kostnad.

3. Flexibel och justerbar utlösning
Justeringen av långtids- och korttidsskydd, samt kortslutningsskydd, är avgörande för att anläggningen ska bli selektiv. Det innebär att rätt brytare löser ut vid ett fel, så att inte en hel anläggning slocknar när problemet bara finns i en del.

Genom att kunna ställa in skyddets nivåer och tidsfördröjningar går det att:

– klara tunga motorstarter utan onödiga bortkopplingar
– anpassa skyddet till generatorer och reservkraft
– undvika oönskade frånslag vid korta, ofarliga strömspikar

För mer avancerade applikationer kan reläkarakteristiken kundanpassas inom vissa gränser, vilket gör att skyddet går att skräddarsy för anläggningar med speciella krav.

4. Modulära storlekar och kompakt konstruktion
Effektbrytare med modulära kapslingsstorlekar förenklar projektering och lagerhållning. Flera märkströmmar kan hanteras inom samma fysiska storlek, exempelvis upp till 630 A i ett par kapslingsformat. Mindre modeller, som 125 A, kan ha samma tekniska fördelar men i en mer kompakt och kostnadseffektiv form.

För användaren innebär det:

– enklare uppgraderingar och utbyten
– mer förutsägbara montagedimensioner
– tätare och mer kompakta ställverk utan att tumma på säkerheten

5. Enkelt montage, tillbehör och automation
I moderna anläggningar finns ofta krav på fjärrstyrning, automatik och kommunikation. Effektbrytare kan därför utrustas med:

– externt manövervred genom dörr
– motordon för automatisk manövrering
– mekaniska förreglingar för nät/generatoromkoppling
– kommunikationsmoduler, till exempel via Modbus RTU

Genomtänkta montagesystem, där tillbehör snabbt klickas på plats utan tidsödande justeringar, sparar både tid och pengar för ställverksbyggare och installatörer. Ett robust låssystem för plug-in-brytare förhindrar dessutom att brytaren kan tas ur sockeln i tillslaget läge eller sättas in när den är till, vilket höjer säkerheten.

Varför valet av leverantör spelar roll

Tekniska data säger mycket, men inte allt. Valet av leverantör har stor betydelse för hur trygg och effektiv en elanläggning blir över tid. En erfaren aktör kan hjälpa till med:

– val av rätt brytare för aktuellt system, både AC och DC
– dimensionering utifrån kortslutningsnivåer och selektivitet
– anpassning av utlösningskarakteristik vid speciella applikationer
– dokumentation, CAD-ritningar och tekniska beskrivningar
– support vid driftsättning och felsökning

För den som arbetar med industrifördelningar, generatorer, motorstarter eller DC-skydd för exempelvis solcellsanläggningar är det en stor fördel att ha en partner som är specialiserad på effektbrytare.

Ett företag som fokuserar just på den här typen av produkter kan erbjuda både bredd och djup i sortimentet, samt lång erfarenhet av hur olika lösningar fungerar i verkliga anläggningar. Ett exempel på en sådan specialist på marknaden är Terasaki, vars sortiment och tekniska stöd ofta lyfts fram av både ställverksbyggare och konstruktörer.

För den som vill fördjupa sig mer i effektbrytare, teknikval och olika tillämpningar är terasaki.se en naturlig utgångspunkt.
